这部分另外值得一提的是天玑9000对于LPDDR5x 7500MT/s的支持。
联发科提到LPDDR5x 7500相比LPDDR5 5500，能够将带宽提升36%，在重度负载下让延迟降低20%。
去年和今年的旗舰手机的确大多都在用LPDDR5。
LPDDR5x还是相当新的方案，本月月初三星才刚刚宣布开发出了首个14nm 16Gb的LPDDR5x DRAM。
此前三星给的数字是相比LPDDR5实现1.3倍处理速度提升，以及将近20%的功耗降低。
这几天，美光也刚刚宣布联发科验证了其LPDDR5x DRAM，针对的就是天玑9000。
美光给的数字是LPDDR5x峰值8.544Gb/s，相比LPDDR5提升至多33%的性能。
LPDDR5x的采用，理论上应该也是游戏帧率得到提升的部分原因。
AI性能：比比苹果和谷歌
当代手机SoC不能忽略的另一个亮点自然就是AI专核了，联发科将自家的AI专核称为APU。
这也是联发科自研IP的重要组成部分，或者说APU已经成为如今联发科在手机SoC市场上实现差异化竞争的关键。
前不久的媒体分享会报道中，我们也特别提到了联发科对AI的看法，以及联发科提出的以“每瓦有效算力”来评判AI处理器的性能和效率，建议关注端侧AI inference的各位前往阅读。
这次天玑9000之中的APU采用4个性能核(Performance Core)，加两个弹性核(Flexible Core)，简单理解应该就是4大核、2小核的设计。上一代产品中，联发科用的是2大核+3小核方案。所以联发科宣称天玑9000在AI性能上提升了多达400%，与此同时能效(Power Efficiency)也提升了4倍。
似乎大部分端侧AI芯片或IP供应商对于自家芯片架构都甚少提及，联发科也没有在会上去谈自家APU的架构。
相比“2021旗舰”(这里应该又是指iPhone-by Cupertino company)，AI性能领先66%，能效则有31%的优势。以下是跑具体的一些应用和NN时的对比：
对象检测和图片分类的确都是手机上比较具有代表性的AI应用场景，跑的是MobileDet、MobileNet V3、V2网络。
除此之外，联发科还特别将天玑9000的APU和谷歌发布没多久的Pixel 6手机之上的Tensor处理器作了比较。对比的是AI ETHZ v4——苏黎世联邦理工学院的AI Benchmark，在业界也颇具名声。
联发科表示，天玑9000相比Tensor，在AI性能上有至多16%的性能领先。
更具体的一些对比项目如上图，项目包括视频AI降噪、去模糊等。
ISP、媒体与显示
而在手机SoC之上，除了CPU、GPU和AI专核这几大件之外，芯片厂商普遍强调的还有ISP(图像处理器)，毕竟影像性能可是下游手机产品的宣传重点。天玑9000也不例外。
天玑9000之上的ISP是联发科的第七代Imagiq。联发科称其为全球首个3.2亿像素支持的ISP，吞吐9 GigaPixel/s。这次的新ISP据说相比上一代，是全新设计的架构(completely re-design on the pipeline)。
在吞吐上这一代ISP相比前代提升2倍，视频降噪性能10倍提升。
视频拍摄支持方面包括4K HDR拍摄，还有个AI-Video架构。
这次的ISP是个3核(3 ISPs)设计，每个ISP(核)可处理3-exposure图片(应该是指3次不同曝光的帧或画面)。那么到视频拍摄上，就能够以HDR的方式同时捕捉3-exposure 18bit的视频(联发科表示，Imagiq Gen 7是全球首个能够在ISP管线上实施18bit的方案)。联发科称其为全球首个实现硬件级的3-cam 3-exp 18-bit video HDR支持，3个ISP(核)一起工作的话，就是每秒处理270帧画面。
对于所谓的3 exposure，联发科还在会上将其与2 exposure的方案作了对比。
联发科表示，3 exposure输出的18bit HDR画面更加接近人眼动态范围(这个对比应该是指，视频拍摄的每一帧，都以三次曝光执行HDR合成)。
当然，ISP与AI的合作是现在的手机SoC芯片厂商普遍在做的事情了。
毕竟AI在影像拍摄过程中正扮演越来越重要的角色。前文提到的AI-Video架构应该就是联发科的方案。
天玑9000主要强调的是有个VSE(视频流引擎)——这是架构层面的改进，“融合ISP与APU的流处理”，“视频拍摄或大型照片处理时，不需要再频繁通过DRAM来交换数据”。
联发科针对这个VSE并未提供更多信息，可能和增大片内cache有关?此前，我们在《手机拍照：在AI面前，1亿像素都是垃圾》一文中谈到过，麒麟9000采用一种Smart Cache，以及帧切片的方式实现ISP与NPU的数据互通，避免数据频繁通过片外存储来读写。猜测VSE可能与此会比较类似。
联发科表示，VSE能够将功耗降低至多17%，延迟减少至多33ms，如此一来也就能进行更多特性的视频实时录制和处理。
这样的算力与架构，是实现照片与视频拍摄质量的基础。不过影像内容创作，就ISP层面更重要的还在于OEM厂商所采用的算法。
在内容呈现上，关乎到SoC之上显示与媒体/视频编解码模块。
视频方面，天玑9000支持8K视频编解码，其中包括8K AV1格式的视频播放。对此联发科表示现如今很多视频流服务都升级到了AV1。
所以将其固化为一个模块也是必然的。
显示方面，天玑9000支持最高144Hz刷新率2K分辨率屏幕，或180Hz的全高清分辨率屏幕显示，以及对HDR10+ Adaptive提供支持。
谈谈5G modem和天玑9000的低功耗
在连接(Connectivity)支持上，天玑9000将WiFi支持的频宽翻倍至160MHz。
这次对WiFi 6E的支持，应该是真正能够发挥160MHz频宽的组成部分。另外天玑9000是智能手机中首个实现蓝牙5.3支持的芯片——估计对用户而言，蓝牙耳机降低延迟是其更有价值的一个应用场景。
无线连接的5G支持方面，这次的天玑9000虽然仍然不支持毫米波，但开始支持sub-6GHz下行的3CC载波聚合，频宽300MHz最高带宽7Gbps——今年9月份，是德科技就发布消息提到过和联发科在这方面的合作，即在sub-6GHz范围内，聚合3个5G NR载波达成300MHz频宽。
此外还有对于更多5G Rel-16特性的支持，包括“全球首个R16 UL Enhancement”，相比Rel-15在弱信号区域的上行速度能够提升最高3倍。这些特性都是联发科技术投入上的重要组成部分。

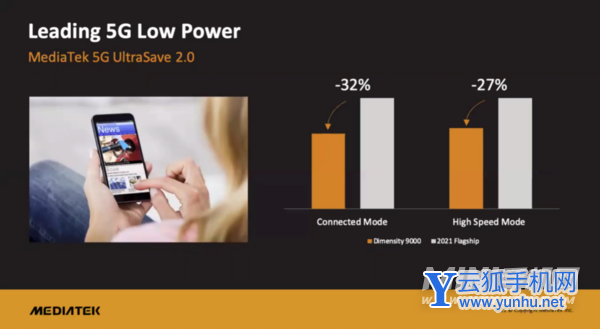

对于5G支持，联发科另一个强调的重点是持续加强UltraSave技术。天玑9000采用的是迭代版的UltraSave 2.0。
联发科表示，相比“2021旗舰”(iPhone)，在Connected模式下功耗降低至多32%，High Speed模式下功耗降低至多27%。
这里的High Speed模式，在联发科的定义里似乎在于视频流这类持续高速使用5G流量的典型应用中。具体如何实现节电的，联发科在发布会上并没有提到。
谈到低功耗，这次联发科CEO Rick Tsai演讲中多次提到了联发科对于“低功耗”的看重，讲话开头、中间和结尾都不忘提“低功耗”，并强调在技术上要从低功耗走向高性能，难度会显著地低于从高性能走进低功耗。联发科的主场毕竟在边缘和端侧设备上，IoT也是其重要市场，追逐低功耗也是应该的。
针对天玑9000，联发科表示：我们采用新的技术，新的低功耗架构，将功耗控制到最低级别。
上图的这组对比，比较的也是“Android旗舰”。
具体的场景包括了飞行模式、空闲模式、音乐播放、8K视频播放、4K视频录制、游戏等。不同场景下，天玑9000可实现的功耗相比竞品有不同程度的优势。不过类似8K视频播放这种场景，大约和新加的解码模块有关吧。
而且联发科如今造旗舰手机SoC芯片有个特别的优势，就是台积电在工艺上会显著的更为成熟。
N4虽然不是什么大版本迭代，但台积电在规划上会将其列为主流SoC的重要制造工艺。这一点此前探讨工艺的文章里也已经介绍过。
而三星4LPE实际上可能存在更大的不确定性，因为4LPE目前是作为7LPP之后的完整迭代，包含了pitch scaling的。这会成为明年与高通的竞争中，联发科的一个重要优势项。
手机SoC是其他业务的重要驱动力
天玑9000无疑肩负着联发科全面征服高端手机市场的使命，所以联发科在其中倾注了很多的技术与心血。而且此前的媒体沟通会也能清晰地看到，联发科在技术上的持续投入，以及未来手机芯片方面的规划路线，包括5G、AI、图形、图像各方面的技术，此前我们都解读过。似乎也是从这几年开始，联发科在技术上的投入和合作也显得明显更为积极。这是将市场扩张至旗舰设备的关键。我们也期待看到明年天玑9000发布之后，市场交付的答卷。
比较有趣的是，这次发布会Q&A环节，不少人问及联发科未来业务的发展重点，以及在手机之外其他业务的投入情况。Joe Chen和Rick Tsai对此的解释是，联发科的其他业务增长点此前就已经开始显现：虽然手机芯片业务的增长仍然是最快的，但其他各组成部分的同比增长也都有百分之三四十。
更重要的是，手机旗舰SoC“是我们的技术驱动力”，联发科在手机上的很多技术储备，正以更快的速度流向其他应用和市场。包括“我们先进工艺技术、先进封装技术方面的能力，也在其他计算业务上发挥作用”。这也为联发科发展创造了更多的机会。
