小型视频监控系统设计方案
一般家庭、小型超市、培训机构、公司办公场所等需要视频监控覆盖范围小，因此其要求比较低，一般在设计的时候没有特别的要求；

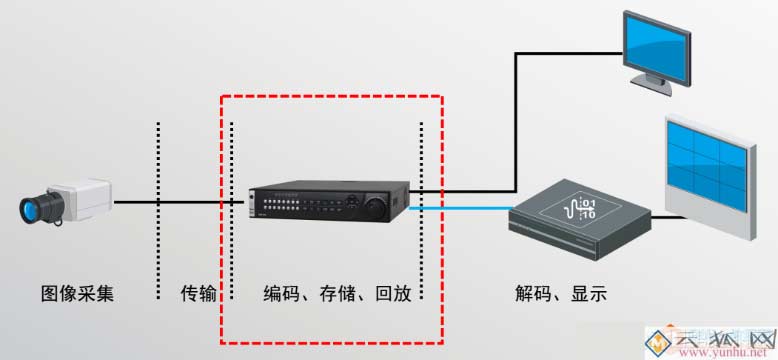

0816-A视频监控组织架构图
我们下面以一个16个视频监控点位的超市来进行设计描述：
1、前端摄像机在考虑成本的情况下，我们可以选择POE摄像机。
2、在收银台处，我们可以设计1个拾音器，拾取现场声音。
3、后端存储我们选择一个16路的NVR录像存储一体机，可以存储前端视频、音频、报警等信息。
4、视频交换机我们选择24口的POE交换机，因为加上一台NVR和管理电脑16口交换机不满足要求。
5、在现场可以配置一台液晶电视，一方面当作显示器使用，另一方面当作现场警示使用。
布线方案
1因为采用POE方案，从汇聚交换机处到每一个摄像机处敷设一根CAT5E网线即可，不需要另外敷设电源线；
2 从拾音器到摄像机敷设1根RVV3*0.5mm^2音频信号线,用于声音的拾取。
拾音器与摄像机的接法：
1）将拾音器的信号线，接到摄像机上的AUDIO IN端口；
2）拾音器的正极外接电源正极，给拾音器供电；
3）拾音器的负极和电源的负极并接后，接入到摄像机的AUDIO IN旁边的G端口上。
3、引一根AC 220V市电电源，给NVR录像机、显示器、交换机供电。
IP地址规划
因为是可以使用私有地址，一般使用192.168.1.0/24地址段，前端摄像机一定要选择固定IP地址分配方式，不能使用DHCP自动获取方式分配地址。
IP地址分配表
|
序号 |
设备名称 |
IP地址分配 |
备注 |
|
1 |
NVR |
192.168.1.20/24 |
20之前IP地址预留给电脑使用； |
|
2 |
摄像机 |
192.168.1.21-38/24 |
16个摄像机IP地址，预留一部分，给后期增加使用； |
|
3 |
管理电脑 |
192.168.1.1/24 |
管理电脑用于远程录像回放； |
交换机配置
为了将摄像机的视频流与办公系统的业务流分隔开来，可以通过VLAN来分割流量。
[Huawei]vlan 10
[Huawei-vlan10]q
[Huawei]port-group 1
[Huawei-port-group-1]group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/17
[Huawei-port-group-1]port link-type access
[Huawei-port-group-1]port default vlan 10
摄像机配置
1通过浏览器登录到摄像机上，选择“配置-视音频-视频参数”，将视频类型改为“复合流”；

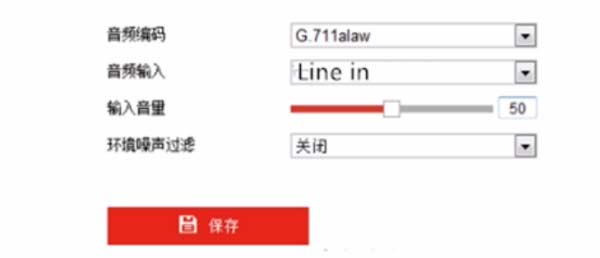

2、选择“音频参数”，音频输入选为“Line In”;
完成这些操作，就可以将前端摄像机添加到NVR中了。
