在家里我们有个无线路由器就能解决上网问题，在企业里，我们有一个企业级的路由器，他们有更专业的性能和配置方法。cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
下面演示，在一个企业当中，有两种业务系统，一是业务网、一是办公网，配置两种网络均可以访问外网设备。cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
我们先在局域网中划分两个VLAN，分别对应业务网和办公网。cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
系统拓扑图cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
汇聚交换机SW1配置：cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
1-创建VLANcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
<Huawei>cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
<Huawei>system-viewcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[Huawei]sysname SW1cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]undo info-center enablecc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]vlan 10cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-vlan10]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]vlan 20cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-vlan20]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]vlan 999cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-vlan20]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
2-配置VLAN的地址cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]int vlan 10cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif10]ip address 192.168.10.254 24cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif10]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif10]int vlan 20cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif20]ip address 192.168.20.254 24cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif20]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif10]int vlan 999;配置交换机的管理地址cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-Vlanif999]ip address 192.168.60.253 24cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
3-将交换机端口加入到对应的VLAN中：cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]interface GigabitEthernet 0/0/1cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/1]port link-type accesscc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/1]port default vlan 10cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/1]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]interface GigabitEthernet 0/0/2cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]port link-type accesscc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]port default vlan 20cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]interface GigabitEthernet 0/0/24cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]port link-type accesscc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]port default vlan 999cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1-GigabitEthernet0/0/2]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]ping 60.60.60.60cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
接入路由器R1配置cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
1-配置路由器接口IP地址cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
<Huawei>system-viewcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[Huawei]sysname R1cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]undo info-center enablecc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]interface GigabitEthernet 0/0/0cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1-GigabitEthernet0/0/0]ip address 192.168.60.254 24cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1-GigabitEthernet0/0/0]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]interface GigabitEthernet 0/0/1cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1-GigabitEthernet0/0/1]ip address 60.60.60.61 255.255.0.0cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1-GigabitEthernet0/0/1]qcc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]ping 60.60.60.60cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
<R1>ping 192.168.60.254cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网

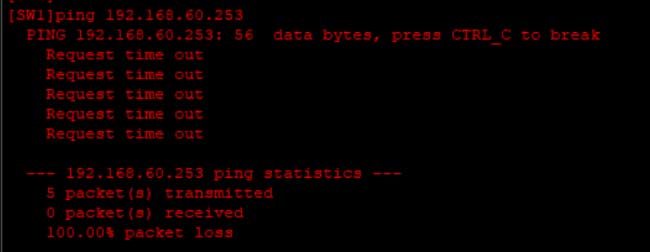

但是在SW1上与路由器不通，需要增加一条路由；cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
在SW1上配置路由cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
4-在核心交换机上配置配置路由cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[SW1]ip route-static 0.0.0.0 0.0.0.0 192.168.60.254cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
2-在路由器上配置静态路由cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
在R1上配置路由cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]ip route-static 192.168.20.0 255.255.255.0 192.168.60.253cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
[R1]ip route-static 192.168.10.0 255.255.255.0 192.168.60.253cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
再行测试cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
但是从PC2、PC3上无法与60.60.60.60进行互相访问，那是因为内网与外网无法直接通信，需要进行NAT地址转换cc4电脑_数码_手机应用问题解决的IT技术网站 - 优化收集网
