cad基准符号a怎么标注 cad基准符号快捷键(图文)

云狐网络 2022-07-25 10:10:44电脑知识

　　cad基准符号a怎么标注?基准符号在cad绘图中通常用来以一个基点或者一条基线来标注零件的，在轴类、冲孔内零件中比较常用，很多小伙伴不知道如何操作，下面小编就来为大家提供方法教程，另外，小编还提供了cad基准符号快捷键，有需要的小伙伴快来看看吧!

cad基准符号a怎么标注

>>点击快速下载AutoCAD软件：AutoCAD<<

　　cad基准符号a怎么标注

　　工具/软件

　　电脑型号：惠普暗夜精灵8

　　系统版本：windows11系统

　　软件版本：AutoCAD软件

　　方法/教程

　　方法一：

　　1、在CAD软件绘图板块中选择原命令;

cad基准符号a怎么标注 cad基准符号快捷键

　　2、然后绘制一个直径为3.5毫米的圆;

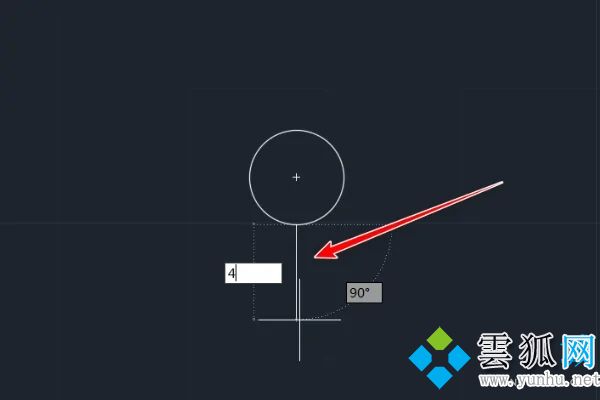

　　3、再选择直线命令，在圆的下部中心绘制一条长度为4的直线;

cad基准符号a怎么标注 cad基准符号快捷键

　　4、然后再在直线的下方画一个垂直线，长度是7毫米，线宽需要加粗;

　　5、接着再选择文字命令，位置定位在圆的圆心上;

　　6、输入大写字母a，这样一个基准符号就完成了。

cad基准符号a怎么标注 cad基准符号快捷键

　　方法二：

　　可以在菜单栏选择“标注”>“基线”，来根据一条标注，再标注平行于它的另一个尺寸。

　　方法三：

　　直接在标准面上标注，如下图，1面和2面垂直，先自己选定垂直基准线，如果以1面作为垂直基准，那么基准面L画在1面上进行标注。

cad基准符号a怎么标注 cad基准符号快捷键

　　cad基准符号快捷键

　　1、命令行输入“LE”，按Enter键，在弹出的对话框，找到要定义的基准线，确认要标注的基准位置；

　　2、使用命令“TOL ” 在上面输入一个A，按确定键，就完成标注方式。
